關于圓頂閥產品比較全面的介紹和總結

作者：本站　來源：本站　日期：2022/12/27 9:31:48　人氣：96

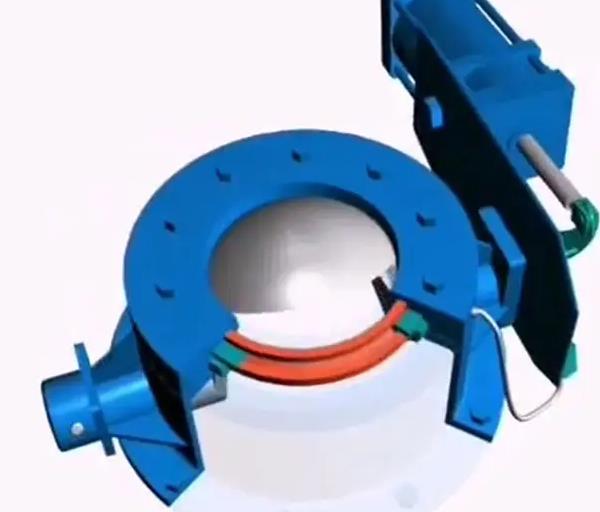

圓頂閥是用于物料輸送專業的閥門。一：分類：1：按公稱尺寸分為：DN50、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN400、DN500。

2：按氣缸分類：分為直行程驅動、扇型驅動和角型驅動。

3：按用途：分為入料閥、排氣閥、排堵閥和出口閥。

4：按結構：分為有密封和無密封。

5：按工作溫度：分為常溫（小于180℃）、200-300℃；301-350℃；351-450℃。

四：工作步驟：（以入料圓頂閥為例，直行程氣缸）

1：在正常狀態下，入口圓頂閥關閉并密封。

2：當控制該閥的電磁閥得電后，打開圓頂閥的氣路被接通，氣流進入氣缸的前側，氣缸活塞向氣缸后端移動；氣缸后端的氣被排除從快排閥進入大氣，圓頂在轉臂的帶動下，向打開方向轉動。

3：在圓頂轉動過程中，被轉臂調整螺栓壓下的限位開關的觸頭，逐漸伸長。當伸長的長度滿足限位開關內部氣路連接轉換長度時，密封圈的壓縮空氣被排入大氣，密封圈內也沒有壓力。在打開的過程中，密封圈自然收縮，不會與圓頂之間有磨擦。

6mm行程的這個過程，密封圈內的氣被全部放掉。

4：在活塞移動到氣鋼底部時，圓頂閥被完全打開。

5：當電磁閥失去電時，圓頂閥關閉的氣路被接通。

6：空氣將進入氣鋼后端，推動活塞向前運動，轉臂帶動圓頂旋轉、關閉。

7：被轉臂調整螺栓壓下的限位開關的觸頭長度逐漸縮短。當縮短的長度滿足限位開關內部氣路連接的轉換長度時，壓縮空氣進入密封圈內并被接到壓力開關的進氣口；壓力達到一定壓力后，壓力開關被接通，信號將被反饋到柜內。

二：設計特點

1：在關閉位置時，金屬的圓頂和柔性材質的密封圈之間為面接觸，密封效果可靠。

2：在打開時，在物流的通道上沒有阻礙；保證物流暢通。

3：在打開時，圓頂被布置在頂板后面、密封面在里面，保證了圓頂不受到磨損。

4：快速?zèng)_氣密封和快速排氣，保證了圓頂閥密封圈在工作中，不受到過多的磨損。

5：在圓頂和球頂之間合理的裝配間隙，也保證了圓頂閥在工作中球頂和密封圈不受到磨損。

6：轉動部位設計為軸瓦，保證了該部位的工作質量和壽命。

三：使用注意事項

1；儀用空氣的要求：

壓力不小于0.60Mpa;壓力露點溫度 ：-20 0C ，含油量< 5ppm。

2：圓頂閥密封壓力信號必須是真實的；圓頂閥的密封壓力應比輸送壓力高0.2MPa。

3：無密封信號反饋時，不允許在程序和線路上強制和短接該信號，必須進行實際的解決。

4：用來潤滑軸承的圓頂閥油嘴需要每2周注油一次。用潤滑氣缸的油霧器中需要隨時添加?！?/p>

A：軸承處的可選油料：　

Shell（殼牌） 公司　　Malleus JB1或　Mobil公司　　SHC1500。

并選用高壓黃油槍(大于3.0Mpa)和蓮花瓣式的油嘴。

*油槍?zhuān)篠ATA（世達） 97202#、97203#

B：油霧器中的油料可選：

Shell（殼牌）　 公司　　 Tellus 37　　　　　 等級 37

　Moibl（美孚）　 公司　　 DTE Oil.Light　　　 等級 32

　 BP　　　　　　 公司　　　HLP32　　　　　　　等級 32

5：避免劃傷密封圈，在物料中不允許有鋒利的金屬雜質。

6：更換密封圈后，需要重新檢測圓頂和密封圈之間的間隙。在0.5-0.8mm之間為*佳。

7：安裝在不同位置、起不同作用的圓頂閥，其“打開”和“關閉”的動作是電磁閥線圈得到不同的“得電”或“失電”控制命令實現的。
